DZ直线振动筛

关于直线振动筛

直线振动筛简称直线筛，属于一种轻型筛分设备，主要分为碳钢和不锈钢两种材质，筛面可以设计成1-5层筛网，可以同时进行2-6个不同粒度等级的筛选和分级，筛分效率可以达到96%以上，适用于400目以内的粉尘，颗粒物料的筛分分级。

直线振动筛应用行业

直线振动筛应用行业；磨料，化肥，化工，冶金。

食品行业：大豆、板栗、花生、芝麻、麦芽、稻谷、大米等。

化工行业：化肥、尿素、石油焦、树脂、涂料等。

医药行业：中药粉、中药饮片、颗粒药丸、微丸等。

冶金行业：耐火材料、高岭土、石灰、氧化铝、重质炭酸钙、石英砂等。

直线振动筛的特点

直线振动筛的特点：多层筛网：可筛分400目以下物料，可同时筛分出6种不同粒度。防尘密封盖：无粉尘溢散，低能耗，节能环保。双电机驱动：台时产量高可以达到20吨。筛网更换简单：只需3到5分钟，筛网材质有多种选择。

1、可筛分400目以下颗粒状物料，多可同时筛分出6种不同粒度的物料，满足不同客户的需要;

2、全封闭结构，无粉尘溢散，低能耗；

3、双电机驱动，台时产量自高可以达到20吨;

4、筛网更换简单迅速，只需3到5分钟，筛网材质有多种选择（尼龙、特种龙、PP网);

5、可以按需定制。

直线振动筛工作原理

直线振动筛工作原理是由两个振动源共同工作完成的，两个振动电机的共同振动带动物料进入筛箱内。

直线振动筛主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。采为双振动电机驱动，当物料从给料机均匀地进入筛分机的进料口时，两台电机通过同步、反向旋转时所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，在激振力和物料自重力的共同作用下，使物料在筛面上被抛起向前作直线运动，物料通过多层筛网产生数种规格的筛上物、筛下物，然后又分别从各自的出口排出，从而达到筛分的目的。

DZ直线振动筛代号示意图

D----------------------------------振动电机(振动源)

Z----------------------------------直线(运转轨迹)

SF----------------------------------筛分机

520---------------------------------筛面尺寸（500mm宽x2000mm长)

3-------------------------------------三层(三层筛网四个出料口)

S（P）-----------------------------------钢板材质【S代表不锈钢，P代表普碳钢】

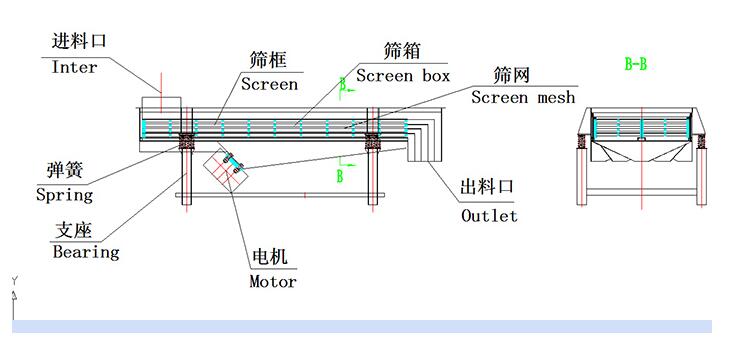

直线振动筛一般结构图与尺寸表

直线振动筛结构图：进料口，筛框，筛箱，筛网，出料口，弹簧，支座，电机，出料口。

DZ直线振动筛安装与调试

安装前的准备

1、检查电机标牌是否与要求相符。

2、检查电机表面有无损坏、变形。

3、检查电机各紧固件，谨防松动。

4、检查电源，是否缺相，并空载运行5分钟。

5、检查是否转动灵活，若有异常，应排除。

6、用500伏兆欧表测量绝缘电阻，其值应对定子绕组进行干燥处理，烘干温度不能超过120℃。

DZ直线振动筛安装与调整

1、电机应紧固在安装面上，安装面务必光滑、平整。

2、电机可水平安装。

3、激振力的调整。

4、电机应有可靠的接地，电机内有接地装置，引线端有标志，亦可利用底脚坚固螺栓接地。

5、电机引线采用四芯橡胶电缆YZ-500V，接电源时引出线电缆不允许有急折，并与振动体可靠固定

DZ直线振动筛换网步骤

步：打开防尘盖，将筛框从直线振动筛中整体取出。

第二步：将筛框与筛体接触处的压条拿出来。

第三步：将母网平铺于筛框四周，用钉子固定住，再用取下薄压条将其压住。再订紧牢固。

第四步：托球网装钉好后翻过来,在每格内放置2-3颗橡胶球。将工作筛网平铺于筛框将其拉平钉。

第五步：将钉好的筛框按实用筛网由细到粗放置于箱体内,并用压铁压住然后紧固压紧螺栓。使筛框与箱体配合紧密。

第六步：开机后再停机对螺丝再次进行紧固，生产中若发现木框松动应紧固螺栓。

以上就是直线振动筛的换网方法与步骤。
